CẤU TẠO CỦA ĐÈN DOWNLIGHT ÂM TRẦN SERI DL

Đăng bởi: Hoàng Lâm - 10/04/2020

Đèn Led downlight âm trần được gắn âm vào trần cho ánh sáng tán đều chiếu từ trên xuống dưới. Đèn được sử dụng để chiếu sáng chung có thiết kế đẹp – hiện đại nên ngày càng phổ biến.

Sử dụng cho trần thạch cao chung cư, văn phòng,nhà ở, sảnh,...

Bài viết này chúng tôi làm rõ hơn về cấu tạo sản phẩm đèn LED âm trần tán quang, giúp khách hang hiểu hơn về sản phẩm đèn Kingled chất lượng cao được do VMT phân phối.

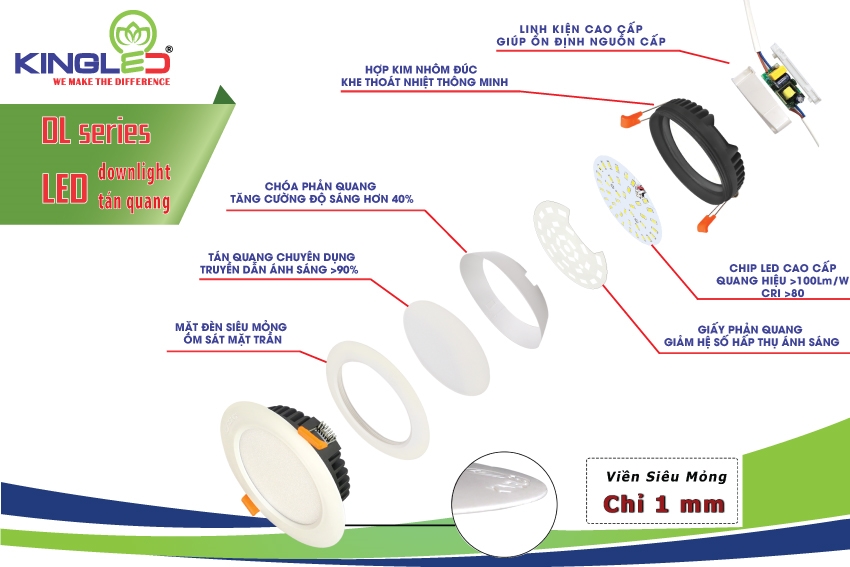

Hình ảnh cấu tạo chung của đèn âm trần bao gồm 6 bộ phận chính:

Bộ đổi nguồn (Driver)
Đế tản nhiệt của đèn đèn
Chip LED
Chóa tán quang
Mặt tán quang
Mặt đèn.

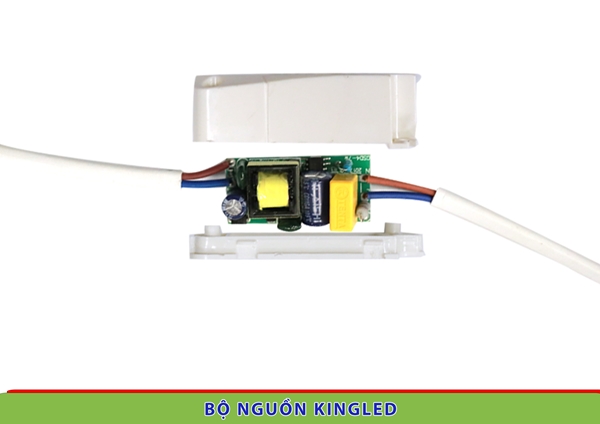

1. BỘ ĐỔI NGUỒN

Nguồn hay còn gọi là Driver có tác dụng chuyển điện 220V xoay chiều thành điện 12->24V - 1 chiều. Nguồn là bộ phận quan trọng của đèn LED do nguồn quyết định đến độ ổn định và tuổi thọ của đèn. Có 2 kiểu nguồn sử dụng cho đèn led nói chung và đèn led downlight tán quang nói riêng là

Nguồn không cách ly: Hay còn gọi nguồn nối tiếp, là loại nguồn sử dụng cuộn cảm L để thay đổi điện áp. Chính vì vậy điện từ nguồn truyền qua một cuộn dây rồi ra đầu ra của nguồn nên chạm vào sẽ bị điện giật, không an toàn

Nguồn cách ly: Nguồn dòng Cách ly thuộc các thế hệ Nguồn Switching về cơ bản chỉ khác với các loại Nguồn dòng Nối tiếp là các đường điện áp ra được cung cấp bởi Biến áp Xung thay vì được cung cấp thông qua Cuộn chặn L như đối với Nguồn dòng Nối tiếp cũng chính vì vậy sẽ an toàn và chống giật

Đèn downlight âm trần Kingled 100% sử dụng nguồn cách ly với các ưu điểm:

Sử dụng tụ điện AiSHi nổi tiếng giúp tăng tuổi thọ nguồn

Chức năng chống sốc điện áp 1kV

Lọc điện đầu vào - đầu ra

Vỏ nguồn thiết kế thẩm mĩ, đúc nổi " MADE IN VIỆT NAM " .

2. ĐẾ TẢN NHIỆT

Khi điện năng được chuyển hóa thành quang năng nhờ chip led, đồng thời sẽ sinh ra nhiệt năng rất lớn phía sau chip led. Điều này không tốt cho chip LED nên cần giảm nhiệt cho chip LED. Đế tản nhiệt làm nhiệm vụ truyền nhiệt từ chip led ra môi trường ngoài.

#Có 3 kiểu đế tản nhiệt phổ biến:

Đế tản nhiệt bằng nhựa: Loại này tản nhiệt không tốt làm đèn nhanh hỏng hoặc suy giảm chất lượng ánh sáng

Đế tản nhiệt bằng nhôm đúc xẻ rãnh tản nhiệt loại này tản nhiệt rất tốt nhưng nhược điểm làm đế đèn rất

Đế tản nhiệt bằng nhôm đúc nguyên khối: Loại này tản nhiệt tốt, đảm bảo độ dày của đèn không quá dày

Đế tản nhiệt đèn downlight Kingled là loại nhôm đúc nguyên khối có nhiều gân tản nhiệt. Nhiệt độ trung bình của đèn chỉ dưới 45 độ .

3. CHIP LED

Là phần quan trọng của đèn led âm trần khi chuyển hóa điện năng thành quang năng. Chip LED quyết định 3 yếu tố quan trọng:

Độ sáng: Đánh giá bằng quang thông, đơn vụ Lumen
Chất lượng ánh sáng: Đánh giá bằng chỉ số hoàn màu CRI (Chi tiết phía dưới bài viết)
Tuổi thọ của đn: Thời gian chiếu sáng của đèn, tính bằng giờ. Tuổi thọ đèn âm trần Seri DL là 50,000h

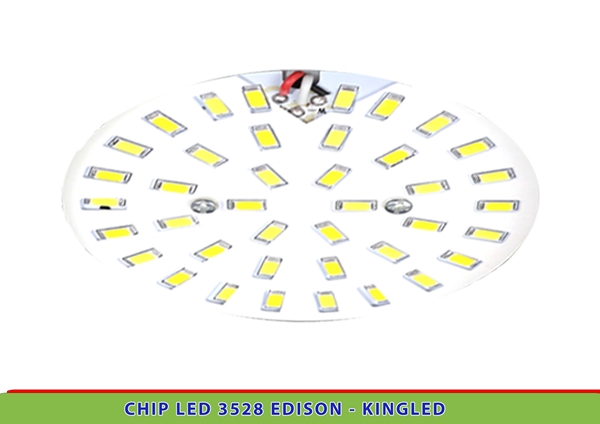

Có 2 loại chip led thường được dùng trong đèn downlight âm trần là:

Chip LED 5730 có công suất 0,5W/ 1 mắt LED. Với cùng công suất đèn 12W chỉ cần bố trí 24 mắt chip có ưu điểm là tiết kiệm diện tích, giá thành nhưng do công suất mắt LED lớn làm khó khăn tản nhiệt làm rút ngắn tuổi thọ đèn

Chip LED 3528 có công suất 0,2W/1 mắt LED. Sử dụng loại này có ưu điểm nâng cao tuổi thọ của đèn do tản nhiệt tốt hơn. Ngoài ra vì công suất từng mắt LED chỉ 0,2 nên ánh sáng sẽ đồng đều và giảm độ chói hơn chip LED 5730. Sản phẩm đèn downlight âm trần DL-6, DL-8, DL12 của Kingled từ năm 2018 đều được sử dụng chip LED 3528 đến từ hãng EDISON cho quang hiệu đạt trên 90Lm/W, chỉ số hoàn màu Ra>90 .

4. CHÓA PHẢN QUANG

Chóa phản quang: Một phần thiết yếu của 1 đèn led chất lượng cao, giúp giảm khả năng hấp thụ ánh sáng của đế đèn, tập trung ánh sáng ra ngoài, đồng thời điều chỉnh ánh sáng chiếu vào góc cần thiết. Nếu 1 đèn có chóa phản quang có thể tăng 40% quang thông với đèn không có chóa khi dùng chung loại Chip LED

5. MẶT TÁN QUANG

Mặt tán quang là nhựa PC cao cấp tác dụng bảo về chip led phía trong và tán quang ánh sáng. Yêu cầu đối với tấm kính này là không bị ố vàng sau thời gian sử dụng đồng thời chịu được nhiệt độ cao khi nhiệt độ từ chip led chiếu vào.

6. MẶT ĐÈN

Mặt đèn là bộ phận lộ bên ngoài gắn liền với đế và giữ chắc mặt tán quang. Vật liệu có thể bang kim loại hoặc nhựa.

Đèn led downlight âm trần Seri DL được thiết kế có viền mỏng chỉ 1mm. Ưu điểm khi lắp đèn lên áp sát mặt trần nên rất thẩm mỹ.
